ZHV30維氏硬度計產品介紹
ZHV30低負荷維氏硬度計滿足維氏和努氏硬度測試，符合ISO 6507、ISO 4545和ASTM E 384 ，硬度值范圍為HV0.2至HV30。為了更綜合的應用或自動測試，各種型號的PC控制可供選擇，如基于高分辨率軟件(HD)的半自動或全自動系統。
主要優勢
l 電動切換試驗力：0.2, 0.5, 1, 3, 5, 10, 30 (kgf)。
l 電動轉塔切換壓頭和物鏡，保證自動測試。
l 測量轉塔配備4個物鏡和1個壓頭，避免混淆。
l 砝碼加載試驗力保證了試驗力的可重復性和長期穩定性。
l 可自由調節試驗力保載時間：5至60秒。
l 每個物鏡配有單獨照明設備。
使用HD軟件的優勢：
此外，軟件控制的 半自動及全自動硬度計系統具有如下優勢。
l 通過高分辨率軟件操作和控制硬度計。
l 130萬像素USB攝像頭。
l 在全尺寸圖片中能快速簡便地定位到測試點。
l 具有亮光和灰度修正的自動壓痕測量消除了操作者在測定硬度值時的影響。
l 電動X-Y載物臺，行程為100 mm x 60 mm。
l 自動進行壓痕在一條直線上的壓痕測試。

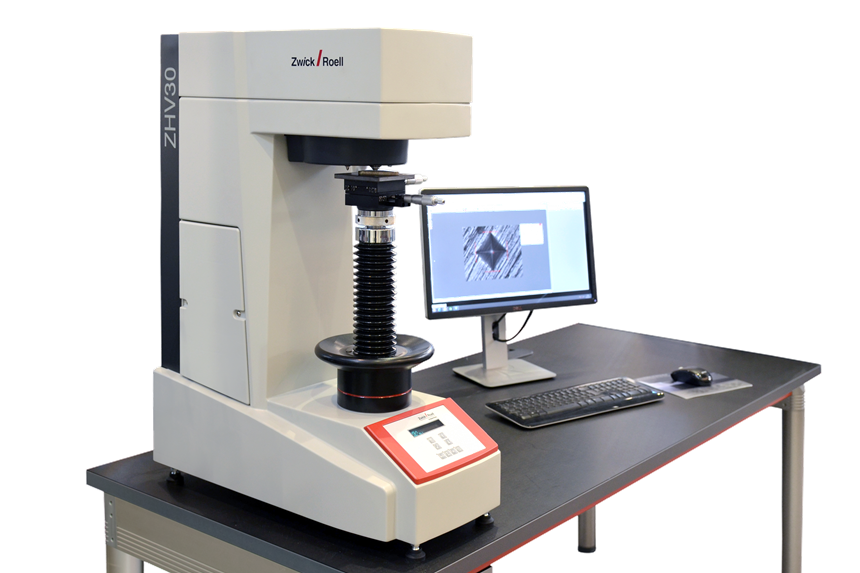

半自動ZHV30-S硬度計通過高清硬度測試軟件與PC連接：
ZHV30維氏硬度計技術參數
型號 | ZHV30-M | ZHV30-S | ZHV30-A |
測試 | 手動 | 半自動 | 全自動 |
宏觀維氏硬度試驗力 | 0.2 至 30 kgf | 0.2 至 30 kgf | 0.2 至 30 kgf |
顯示 | 行顯示 | PC顯示器[1] | PC顯示器[1] |
數據輸入 | 薄膜鍵盤 | PC鍵盤[1] | PC鍵盤[1] |
對焦 | 通過手輪 | 通過手輪 | 通過手輪 |
光學設施 | 集成測量顯微鏡 | 配備HD連接的USB照相機 | 配備HD連接的USB照相機 |
HD軟件 | - | ||
自動壓痕測量 | - | ||
手動進行壓痕在一條直線上的壓痕測試 | - | ||
試樣表面瀏覽圖像 | - | ||
HD軟件版本 | ZHμ.HD-S | ZHμ.HD-A | |
自動壓痕測量 | 包含 | 包含 | |
手動進行壓痕在一條直線上的壓痕測試 | 包含 | 包含 | |
試樣表面瀏覽圖像 | - | 包含 | |
測試區域 （高x 深） | 250 x 150 mm | 250 x 150 mm | |
尺寸 （高x 寬x深） | 850 x 300 x 650 mm | 850 x 300 x 650 mm | 850 x 300 x 650 mm |
重量 | 50 kg | 50 kg | 50 kg |
電源 | 3A 單相，240/120V，可切換 | 3A 單相，240/120V，可切換 | 3A 單相，240/120V，可切換 |
1. 配送的貨物中包含PC、顯示器和鍵盤。 2. 包含附件箱和操作手冊 | |||
ZHV30維氏硬度計標準配置
ZHV30維氏硬度計可選配件
附件:
X-Y載物臺
型號 | 尺寸 | 調節 | 訂貨號 |
手動X-Y載物臺 | 100 x 100 | 手動千分尺 | 2111222 |
手動X-Y載物臺 | 100 x 100 | 數字千分尺 | 2111221 |
手動X-Y載物臺 | 100 x 100 | 手動千分尺 | 2111224 |
手動X-Y載物臺 | 100 x 100 | 數字千分尺 | 2111223 |
手動單軸載物臺 | - | 手動千分尺 | 2111226 |
手動單軸載物臺 | - | 數字千分尺 | 2111225 |
電動X-Y載物臺 | 250 x 135 | - | 2111227 |
電動X-Y載物臺 | 250 x 135 | - | 2111229 |
壓頭
Zwick的每個品牌和型號的硬度計都有對應的標準塊提供。
高質量、英國制造。
使用特殊機器對金剛石壓頭進行計量。
球形壓頭批量計量。
可選擇由UKAS提供的校準證書。
完全符合NADCAP要求。
按照質量保證系統17025:2005進行生產。
設備裝在單獨標記的包裝箱進行運輸。
如有需要可多層包裝。
交付的每個壓頭均提供UKAS的校準證書，其中包含測量不確定性數據。
物鏡
物鏡 | 視場 | 訂貨號 |
2.5x 單獨放大倍數 | 0.500 至 4.000 | 2111210 |
5x 單獨放大倍數 | 0.200 至 2.000 | 2111211 |
10x 單獨放大倍數 | 0.100 至 1.000 | 2111212 |
20x 單獨放大倍數 | 0.050 至 0.500 | 2111213 |
40x 單獨放大倍數 | 0.025 至 0.250 | 2111214 |
50x 單獨放大倍數 | 0.016 至 0.160 | 2111215 |
試樣固定裝置
試樣固定裝置包含兩個或三個部分：一個底座、一個試樣架和夾面。每個底座能安裝試樣架，試樣架用于單個或多個鑄造試樣或焊接試樣。底座固定在硬度計的載物臺上。可根據試樣尺寸選擇合適的試樣架和夾面組合，試樣架能夠安全地夾持試樣。然后把試樣架導入底座。試樣就被簡便地固定住，即可進行測試。
