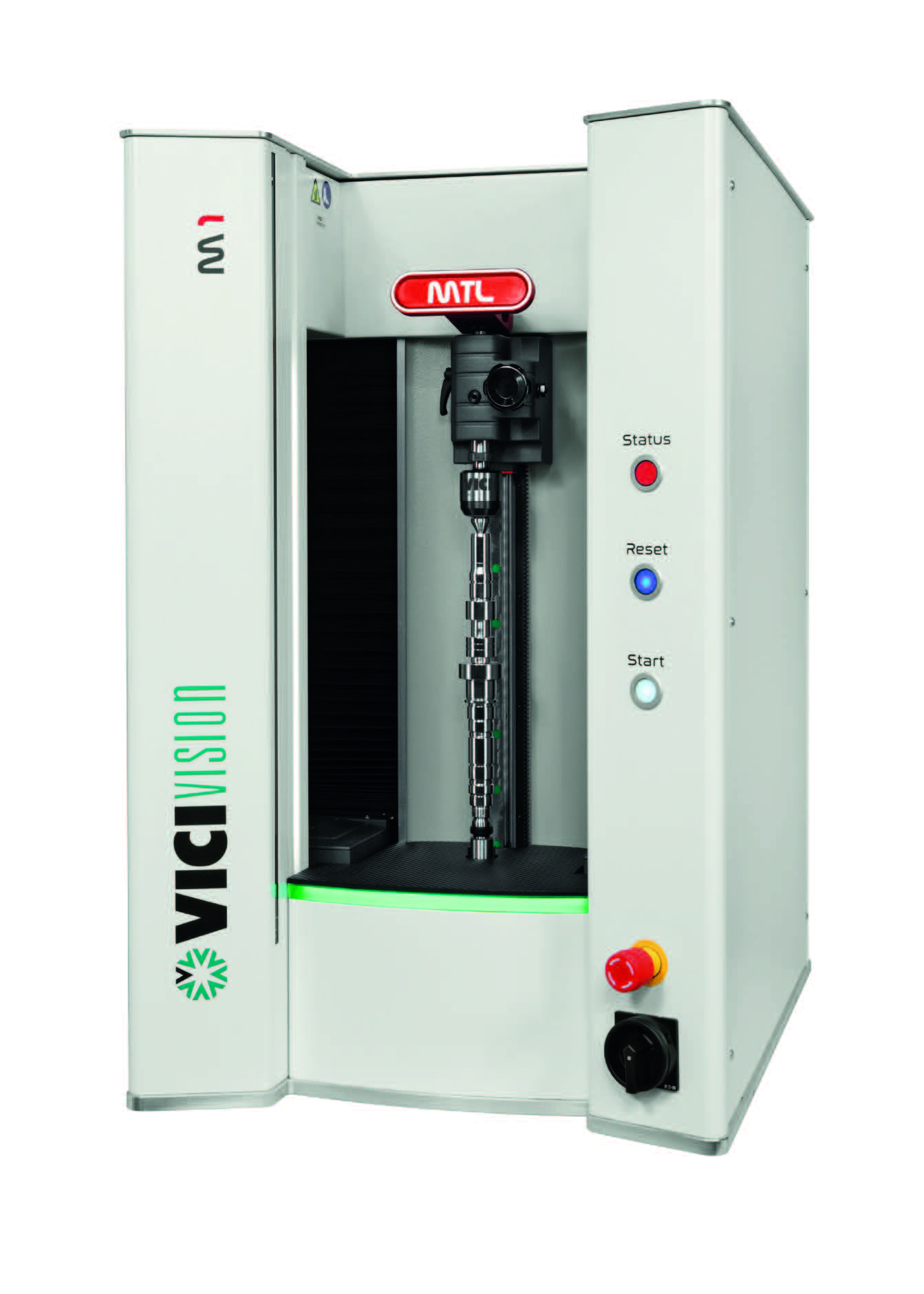

M1M1C旋轉工件測量機產品介紹
M1M1C旋轉工件測量機產品介紹
小巧且符合人體工程學，是配合多軸車床或滑頭車床的理想測量工具。
M1 采用了了人體工程學的設計理念，旨在提高在生產中的使用效率。
現在速度更快，減少了測量時間，使其成為業內標桿。
從簡單連接件到小型軸類，測量范圍可至300×60 mm。
M1c 是測量微小旋轉工件的理想測量工具。
其目的是在價格競爭和緊湊機型中提供高測量標準。
測量范圍可至160×60 mm。
在測量車削螺紋時，生產商通常很難獲得準確和客觀的結果。
如今只需一個軟件工具即可在幾秒鐘內自動測量連接件和車削螺紋，以及螺絲和螺栓。
配置專門用于這些特定測量的主要軟件功能。
提升生產效率
? 幾秒鐘即可完成測量，幾分鐘即可完成編程
? 在測量過程中，操作員更加獨立。
? 測量不受人為因素的影響。
? 允許在超差前設置刀具偏移。
工作區域
軟件顯示的工件實時圖像，與LED照明的工作區域相結合，可以清楚地看到被測工件的狀況。
在裝卸過程中，相機傳感器可縮進到平板下方，并額外增加了防撞護板，強化了碰撞防護。
符合人體工程學的工件夾持桿能承受非常寬泛的握力，同時適用于左手和右手操作者，并能防止夾持或松開工件時視線受阻。
工件的最大可測直徑增至120 mm。
小批量生產效率更高
通常每批的首件必須進行測量以設置加工中心。
在機器旁使用M1 和 M1c進行此操作可節省多達30’到1小時，甚至在較小的批次中也能提高效率。
每個批次間更換最多可節省一個小時。
能避免因刀具磨損而導致停機。
通過執行測量趨勢圖所示的預防措施，減少不良品。
M1M1C旋轉工件測量機技術參數
型號 | M1 | M1C |
測量范圍 | 300x60 mm | 160x60 mm |
最大測量尺寸和承重 | 315x120 mm - 30Kg | |
精度 | 2 + D[(mm)/100)] μm 5 + L[(mm)/100)] μm | |
重復性 | 0,4 μm / 3 μm | |
機器尺寸 | 595x780x950 mm | |
電源 | 230 V, 50/60 Hz, 1,73 A | |
M1M1C旋轉工件測量機標準配置
M1M1C旋轉工件測量機可選配件
M1M1C旋轉工件測量機相關視頻
M1M1C旋轉工件測量機資料下載
M1M1C旋轉工件測量機相關產品
這種高分辨率的機器甚至能檢測到最小的細節。它具備為各種需求而設計的測量工具：靜態測量、六角螺帽和螺紋分析。
