HRE-Basic全自動壓痕測量系統產品介紹：　

日本崧澤專門為硬度檢測配備的全自動壓痕測量系統HRE-Basic通過新的圖像處理算法，可以不受壓痕模糊以及邊緣破壞或者亮度變化的影響，得到穩定精準的硬度值。將壓痕清晰的呈現在計算機屏幕上，避免眼睛觀察測量的疲勞，消除人工造成的數值誤差。

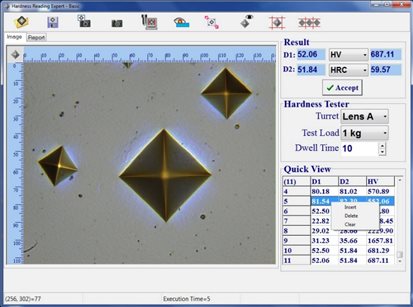

第一部分：實時監測菜單

自動測量壓痕，可選區域測量、手動測量或者連續測量模式，直接得出數值?？蓪崟r觀察壓痕情況，進行拍照儲存圖像。

菜單標識：

　「Open」：打開之前保存的圖像    　「Save」：保存現在的圖像

　「Live」：實時圖像                        　「Snap」：凍結圖像

　「Setup」： 測量線顏色，語言和其他設置

　「Auto Reading Area」：設置壓痕識別區域

　「Calibration」：相機校準            　「Manual Read」：手動讀值.

　「Auto Read」：單次自動讀值

　「Continuous Auto Read」：連續自動讀值r

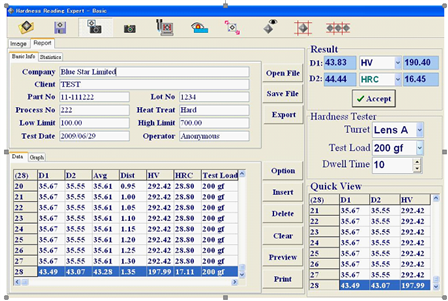

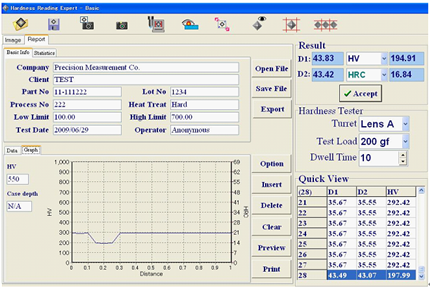

第二部分：數據統計菜單

所有檢測數據、分析結果、時間日期、樣品序號都可在菜單顯示儲存，

還可將數據輸出為統計圖、曲線圖，生成表格，方便儲存以及實驗報告，可連接打印機直接打印報告。

第三部分：功能簡述：

1. 工作開始前設置工作：

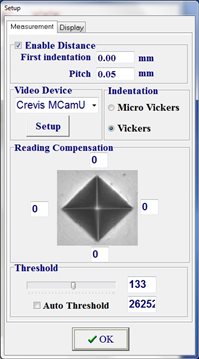

• Enable Distance: 如果需要在報告中顯示曲線圖, 在此設置實際的起始點位置和間隔.

• Image Quality: 點擊 Setup 調整 gain & Black Label 對應調整明亮度和對比度。Exposure time Abs 值盡量低。

• NOTE:  Exposure time Abs高于35000會導致圖像延遲，所以盡可能設置的低。

• Video Device: 選擇相機型號 Crevis MCamU i.如果設置成其他未適配相機模式，則圖像不會顯示。

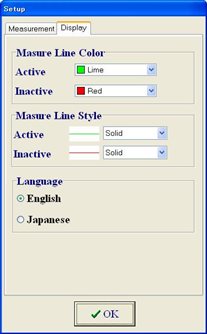

• Measure Line Color: 次對話框允許設置測量線顏色。

• Language: 可選擇英語或者日語.

• After Auto Reading: 如果選擇 “switch to manual Read” 每次測量完成后可手動測量一次.

• Draw indentation Coroner: 如果選擇 check,自動測量后總是在壓痕的四個角加上( + ) 幫助操作者確認識別是否正確

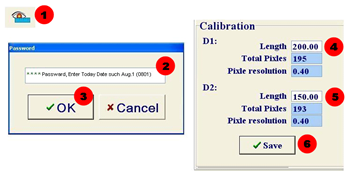

1. 校準工作：第一次裝機或者重新安裝軟件后需要重新校準。

將測微尺放到物鏡下，調整焦距至清晰.  點擊校準圖標，輸入密碼：當日日期，如果是1月2日，則密碼為0102，校準窗口將出現。

調整自動校準標線測量顯微尺的刻度線，然后將兩個刻度線的距離值輸入D1，同樣方法校準D2，最后點擊SAVE將校準值保存；同樣方法校準其他放大倍數的物鏡。

1. 測量區域設置 (ROI)：點擊圖標進入設置界面，通過改變測量區域的的大小，可以幫助自動讀值系統正確識別要讀的壓痕，避免無關的干擾圖像造成讀值錯誤或者無法讀值。

1. 自動讀值：點擊圖標自動讀值。

　　Note: 如果不能正確讀值，調整對比度和明亮度，并保證合適的壓痕對焦。

1. 手動讀值：選擇菜單會出現4條測量線，用鼠標移動每條線到相應的的對角頂點。

   另一種方法: 當測量線顏色變成綠色后, 鼠標點擊壓痕頂點，則測量線自動移動到對角頂點。

1. 連續讀值：點擊按鈕激活連續讀值功能。手動移動底座的時候使用此功能。將壓痕移動到屏幕中央，按ACCEPT將自動讀值并保存。

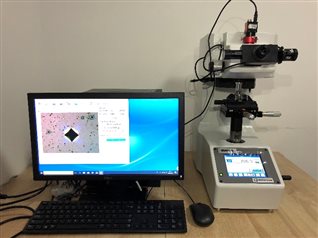

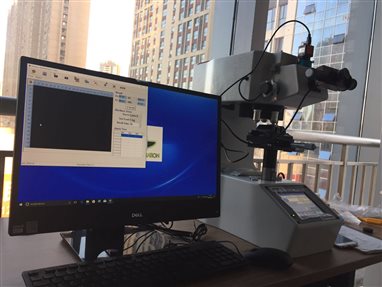

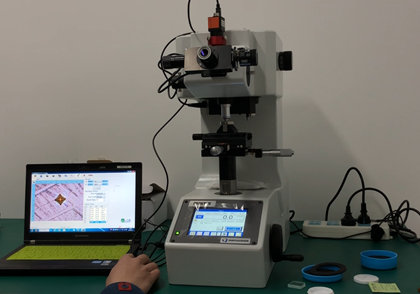

　　第四部分：測量實況預覽
